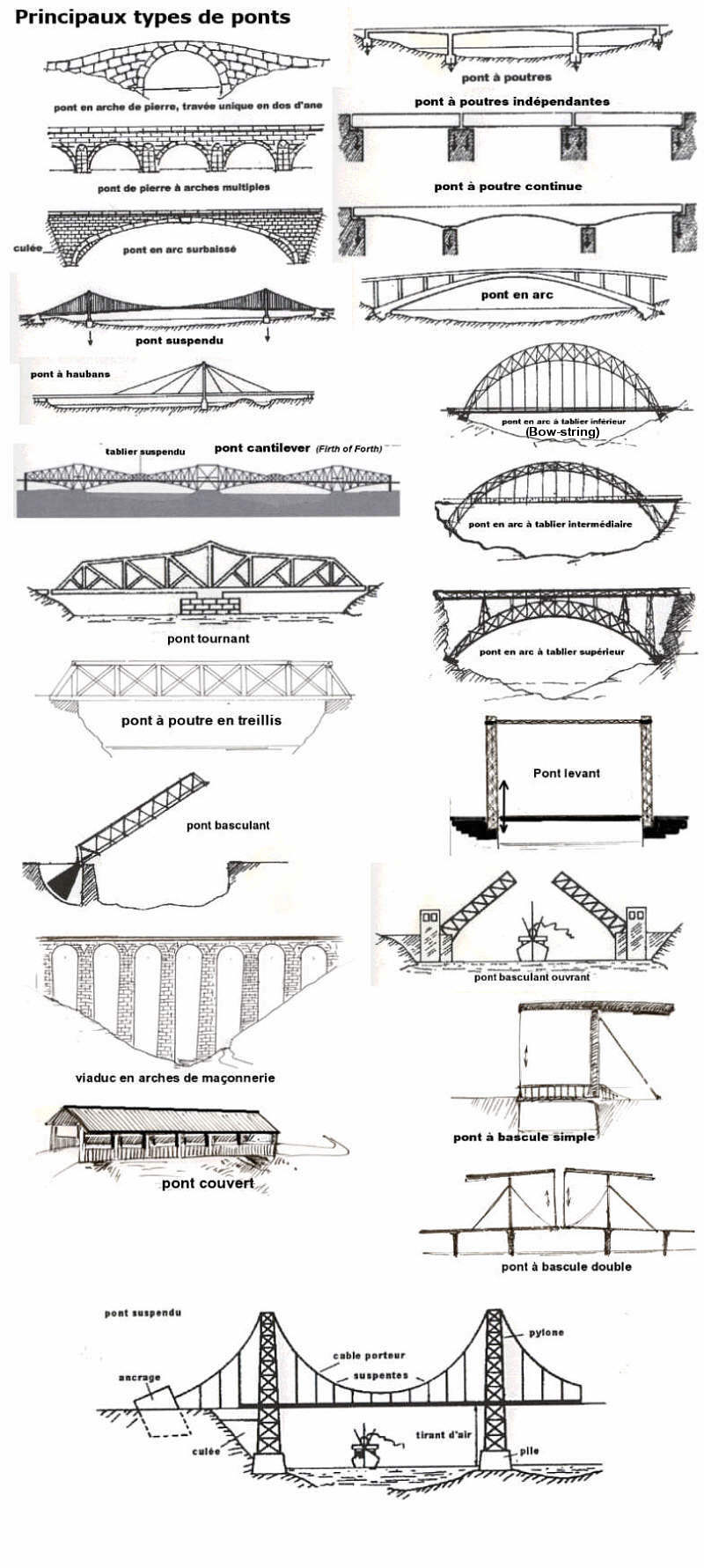

Types  de ponts        SCHEMAS

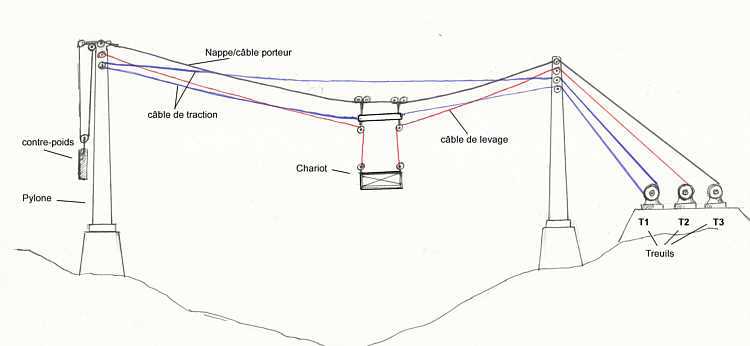

Système de "blondin"utilisé pout la construction de la plupart des ponts suspendus

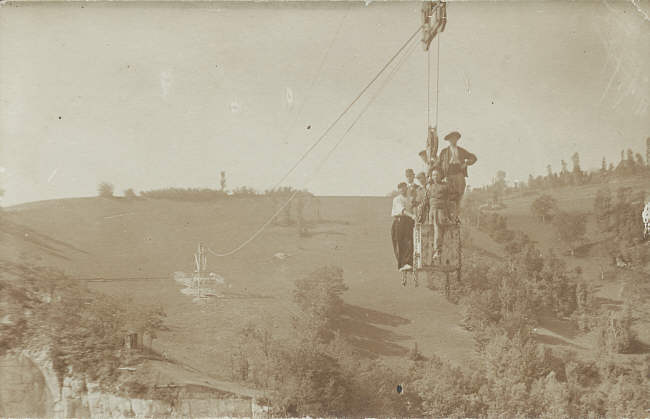

 Mise en place d'un "blondin" -  Carte photo ancienne

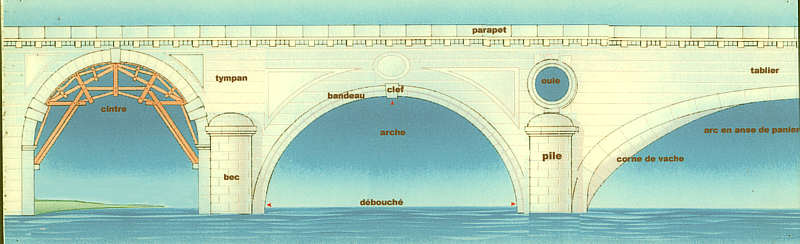

Principaux termes caractérisant les ponts en arches

Glossaire  simplifié

Appui:  Support du tablier, pile ou culée.
Arrière et avant-bec:
Saillies sur une pile, en amont et en aval.
Béquille: Pile incliné, généralement appuyée sur une culée.
Bow string : Arc  supportant un tablier inférieur au moyen de tirants.

Caisson:  Elément tubulaire constituant la poutre d'un tablier ou celle d'une pile ou d'une fondation.
Cantilever: Partie  centrale d'un tablier ou d'une travée, prenant appui sur les parties adjacentes placées en porte-à-faux sur les piles.
Culée: Appui du pont à chacune des extrémités du tablier.
Ferme : ( pont suspendu) Partie de la suspension, d'un pylône à celui qui le suit supportant le, ou les  mêmes câbles...
 Hauban: Câble incliné supportant le tablier ou stabilisant une pile
Palée: support vertical.
Pile: Support vertical recevant le tablier de part et d'autre.
Portée: Distance entre deux piles successives.
Pylône: Elément vertical surmontant une pile au dessus du tablier et supportant les câbles des ponts suspendus et haubanés.
 Suspente: Câble ou élément tendu  supportant le tablier- pont suspendu ou bow-string.
Tablier: Partie horizontale du pont supportant la voie - route ou chemin de fer..
Travée: Portion du tablier comprise entre deux piles ou entre une pile et une culée.
Treillis:  Poutre ajourée, composée de barres  reliées ente elles, croisées ou perpendiculaires...
